往复式提升机选型干货：载重、行程、速度一次说透

在选择往复式提升机的时候, 要注意看三个地方的标准, 分别是载重小于等于五百千克、行程小于等于十五米、启动和停止的次数小于等于每天三十次, 只要这三个数据中任何一项超出了上面的范围, 就必须进行定制。

选型参数对照

它的额定载重一共分成了50kg, 250kg, 500kg, 还有1000kg这4个不同的档次, 每一台设备的上限就是1000kg。

行程的标准规格分别是3m、5m、10m、15m。如果是非标的情况, 需要单独核算导轨的长度与电机的功率。

提升速度是在0.3米每秒到0.8米每秒的这个范围里面, 你要知道载重要是越大话, 那么速度的就会越低一些, 针对500公斤档的情况, 对应的速度必须是小于或者等于0.3米每秒。

驱动的类型, 如果是链条式的, 它就适用于重量小于或等于500公斤的情况。若是钢丝绳式的, 也就是所谓的Wire Rope类型呢, 它就适用于重量在500千克到1000千克范围内的场合。

电机部分的配置情况是这样的, 具体来说就是当起重量为五百公斤并且提升高度达到十五米的时候, 所对应的设备会配备一点五千瓦功率的减速电机, 而当起重量是一千公斤并且提升高度为十米的时候, 那么就该搭配十一千瓦功率的设备了。

适用场景判定

在多楼层车间里做物料转运的时候, 层高是在12米及以下的范围里面, 每日启动和停下来的次数也是<=30次。

水泥粉体、粮食颗粒、化工原料仓间垂直提升

在仓库和生产线的中间环节, 关于成品的或者半成品的物料的升降动作, 以及把这些物料进行配送的情况。

当货物的重量超过1000千克, 或者垂直提升的高度超过了20米的时候, 这种情况下就不适用, 我们应该改为使用斗式提升机（Bucket Elevator）。

安装与土建要求

1. 基础混凝土的强度等级应该达到C30及以上，地基的承载力至少要能够承受15kPa的压力, 而且基础的埋设深度也不能少于0.8米。

2. 导轨在垂直方向上的偏差, 需要控制在每米小于等于2mm的范围内, 并且其全长范围内的累计偏差, 不能高于5毫米。

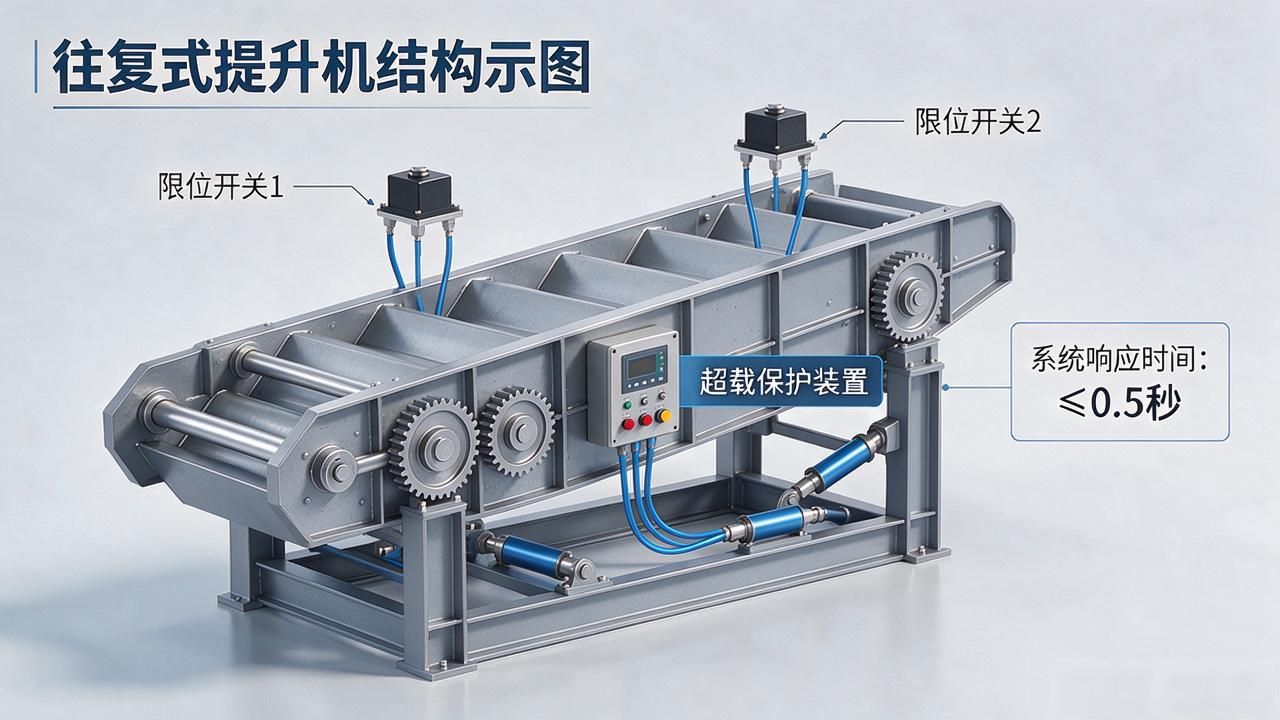

3. 在顶部位置设置了两个限位开关, 同时配备了超载保护装置, 确保整个系统的响应时间不超过0.5秒。

4. 井道的净宽度需要大于或等于设备的宽度再加上两百毫米, 而且每一侧的检修通道的宽度都应当不低于六百毫米。

5. 供电采用的是独立回路, 线缆的截面积要按照电机的额定电流的一点三倍来进行选取。

核心答疑

噪音:链条式≤75dB(A),加减震垫后≤65dB(A),满足车间8h暴露限值。

进行维保的时候, 链条每500个小时要检查它伸长的情况, 如果发现伸长超过3%, 就需要马上更换新的链条。钢丝绳是每2000个小时就必须更换整个绳子。液压油则是每8000个小时必须要更换新的油液。

故障率指的是在维保工作执行到位的情况下, 年平均出现的设备故障次数不超过2次每台设备, 而其主要原因通常被认定为链条磨损情况以及限位功能失效现象。

超载: 只要实际加载的重量超过了额定承载量的百分之十, 系统就会自动触发停车保护机制, 这个时候是严禁强行进行复位操作的。

要点总结

当处于载重四档时, 对应的行程为五档, 此时的速度会与载重大于呈现出反向变化的关系。

土建项目采用的是C30等级的混凝土, 其垂直度的误差控制在每米2毫米, 通道的宽度为600毫米。

链条的使用期限是五百个小时, 钢丝绳的更换周期为两千小时, 而液压油则需要累计运行到八千小时之后进行更换。

当超重超过一吨或者长度超出二十米时, 就要改成斗式提升机。

超载10%即停机，禁止复位
